Привод SX-600 похож на Promatic. Дайте инструкцию!!!!!!!!

Автоматика для ворот и шлагбаумов, окон и дверей
Ответить
Аватара пользователя
voenniy
Сообщения: 8
Зарегистрирован: 25 дек 2012, 19:08

25 дек 2012, 19:17

Мужики, помогите в поиске инструкции по настройке этой китайской копии Promatic. или опишите алгоритм настройки и программирования пультов ДУ.
Чем смогу, помогу. Готов учиться у других. vorota-mariupol.com

Аватара пользователя
Creator
Администратор
Сообщения: 145
Зарегистрирован: 07 авг 2008, 09:19

27 дек 2012, 17:16

Может есть еще какие-то данные? Например фото привода и блока управления.

Аватара пользователя
voenniy
Сообщения: 8
Зарегистрирован: 25 дек 2012, 19:08

27 дек 2012, 21:50

с помощью переводчика google я смог настроить конечные положения откр, закр и пульты. но там есть еще несколько режимов: настройка усилия откр и закр, и другие. хотелось бы более детально его изучить, так как это уже не первый экземпляр, который мне приходится перенастраивать.
а попадался он мне в комплекте c alutech и hormann, а также с китайцами ужасными...
Чем смогу, помогу. Готов учиться у других. vorota-mariupol.com

Аватара пользователя
voenniy
Сообщения: 8
Зарегистрирован: 25 дек 2012, 19:08

27 дек 2012, 22:00

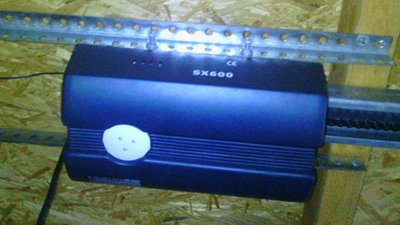

фото
Чем смогу, помогу. Готов учиться у других. vorota-mariupol.com

Аватара пользователя
Creator
Администратор
Сообщения: 145
Зарегистрирован: 07 авг 2008, 09:19

27 дек 2012, 22:22

Creator писал(а):с помощью переводчика google
Можете указать источник?

По фото ничего сказать не могу.
Может есть маркировка на блоке управления?

Аватара пользователя
voenniy
Сообщения: 8
Зарегистрирован: 25 дек 2012, 19:08

23 мар 2013, 20:03

инструкция по настройке привода SX-600

Используйте кнопку P, чтобы выбрать пункт длянастройки, нажмите кнопку "+" или "-" для регулировки.
Запрограммируйте пределы
перемещения.
Примечание: дверь должна быть приподнята
на 40-80 см от пола.
Открытие: нажатием кнопки Р выберите комбинацию светодиодов:❶ ⓿ ⓿ ⓿. Для перемещения полотна ворот используйте
кнопки +/-. Нажмите кнопку P
для окончания программирования положения «Открыто».
Закрытие: нажатием кнопки Р выберите комбинацию светодиодов:⓿ ⓿ ❶ ⓿. Для перемещения полотна
ворот используйте кнопки +/-. Нажмите кнопку P для окончания программирования положения «Заткрыто».
Погодные условия могут повлиять на
движение двери, иногда регулировка может быть необходима.
Усилие закрытия : нажатием кнопки Р выберите комбинациюсветодиодов: ⓿ ❶ ❶ ⓿. Нажмите на
кнопку «+» чтобы увеличить усилиЕ, нажмите кнопку «-» для уменьшения усилия. Ворота
должны начинать движение открытия при встрече с препятствием. Если разумного
усилия рук не хватает, чтобы заставить ворота сделать реверс, тогда нужно
уменьшить усилие привода.
После каждой регулировки
необходимо проделать заново весь цикл регулировок.
Усилие открытия: нажатием кнопки Р выберите комбинациюсветодиодов: ❶ ❶ ⓿ ⓿. Нажмите на кнопку «+» чтобы
увеличить усилиЕ, нажмите кнопку «-» для уменьшения усилия. Отрегулировать усилия
открытия так, чтобы ворота открывались до запрограммированной точки открытия.

Программирование ресивера (приемника)
1. Нажмите и отпустите кнопку L, индикатор будет мигать
один раз.
2. Нажмите и отпустите кнопку на
пульте дистанционного управления, индикатор над кнопкой L должен мигнуть
один раз.

P.S. переводил с помощью Гугла. Руководствовался личным опытом. Выбрал самые необходимые параметры, в расширенные не стал лезть.
Чем смогу, помогу. Готов учиться у других. vorota-mariupol.com
