BaiSheng BS-PY1.8K Сгорел резистор и дорожка

Вопросы связанные с ремонтом, программированием, обслуживанием автоматики для ворот и шлагбаумов
Ответить
Андрейка
Сообщения: 4
Зарегистрирован: 20 июн 2016, 22:11

19 янв 2017, 16:00

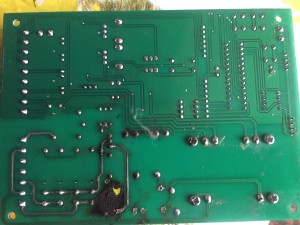

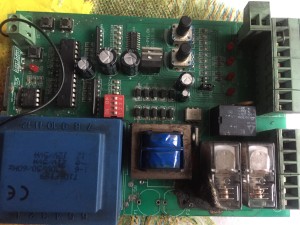

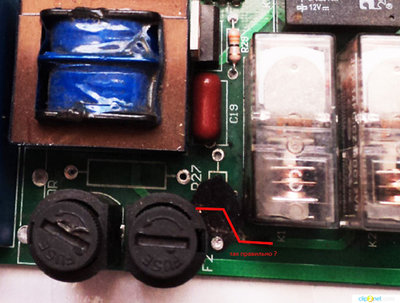

Здравствуйте, на плате управления откатными воротами выгорел в уголь резистор и дорожка. Прошу помощи в определении номинала резистора R28 и восстановлении дорожки. Прилагаю фотки, буду рад любой помощи.
Вложения

Аватара пользователя
Creator
Администратор
Сообщения: 145
Зарегистрирован: 07 авг 2008, 09:19

19 янв 2017, 16:46

Здравствуйте.

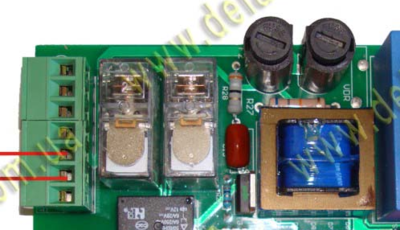

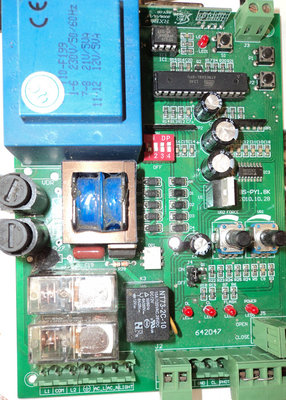

Схемы нет, но нашел фото платы. Там номинал резистора R28 - 39 Ом.

Андрейка
Сообщения: 4
Зарегистрирован: 20 июн 2016, 22:11

19 янв 2017, 18:22

ухт, клево, спасибо, еще и дорожку видно. Я тоже находил фотки но с неудачным для меня ракурсом. В очередной раз выручили
