КОНВЕРТЕР USB / RS-485v ACCO-USB

Конвертер ACCO-USB позволяет подключить магистраль связи RS-485 к компьютеру через последовательный порт USB. ACCO-USB предназначен для работы с системой контроля доступа ACCO. Компьютер с установленной программой ACCO-SOFT-LT позволяет программировать систему ACCO и обеспечивает центральное управление системой. Система ACCO создается на базе отдельных модулей контроллера точки прохода ACCO-KP и ACCO-KP-PS. Связь в системе осуществляется по стандарту RS- 485. Компьютер не требуется для нормальной работы системы. Модули работают как полностью автономные устройства и все, необходимые для работы, данные сохраняются в их памяти. К компьютеру можно подключить несколько конвертеров ACCO-USB. Таким образом, с помощью одного компьютера можно одновременно управлять несколькими системами ACCO. Дополнительное преимущество конвертера ACCO-USB – возможность подключить считыватель проксимити карт ACCO-USB-CZ прямо к конвертеру, что облегчает администратору системы процесс добавления новых пользователей.

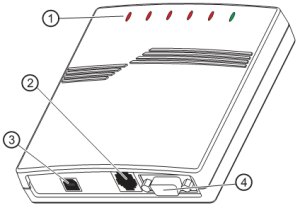

1. Описание конвертора

1 – светодиодные индикаторы:
PWR – включен, когда конвертер подключен USB кабелем к включенному компьютеру
HEAD – включен, когда к конвертеру подключен считыватель проксимити карт ACCO-USB-CZ
READ – включен, когда считыватель ожидает считывания проксимити карты
ERR – мигает, если конвертер потерял связь с 1 или с большим количеством модулей
TX – мигает во время передачи данных на компьютер
RX – мигает во время прима данных от компьютера

2 – разъем RJ-45 для подключения считывателя проксимити карт ACCO-USB-CZ.
3 – разъем USB для подключения конвертера к компьютеру.
4 – разъем DB-9 для подключения магистрали связи RS-485.

2. Подключение конвертера к компьютеру

Конвертер ACCO-USB может быть подключен к компьютеру с установленной операционной системой Windows 98/ME/2000/XP/VISTA. Для подключения используется USB кабель, поставляемый в комплекте с конвертером. После подключения, включается зеленый светодиод конвертера, обозначенный PWR. Система Windows автоматически обнаружит подключение нового устройства и выведет на экран окно программы мастера установки нового оборудования, который проведет пользователя через процесс установки драйверов для нового оборудования. Драйверы конвертера ACCO-USB находятся на прилагаемом к устройству CD диске. Некоторые версии операционной системы Windows могут предупреждать, что программное обеспечение не имеет сертификатов соответствия Windows. Установку драйверов необходимо продолжать, несмотря на эти предупреждения. После установки драйверов в компьютере, будет доступен дополнительный COM порт. С помощью этого порта и конвертера ACCO-USB, программа ACCO-SOFT-LT будет соединяться с модулями, подключенными к магистрали RS-485. В окне менеджера устройств появятся два новых устройства (USB <--> RS 485 Serial Converter и Acco-USB Serial Port). После подключения к компьютеру и установки драйверов конвертер работает, не требуя обслуживания.

3. Магистраль связи RS-485

Модули контроллера точки прохода ACCO-KP и ACCO-KP-PS, а также конвертера ACCO-USB необходимо подключать по топологии «шина» (параллельно один за другим, не рекомендуется подключать модули по топологии «звезда»).

Схема показывает магистраль связи RS-485 и способ подключения к ней модулей. Разъем DB-9 «папа», предназначенный для подключения магистрали RS-485 к конвертеру (входящий в комплект поставки), представлен на рисунке со стороны точек пайки. Конвертер ACCO-USB может быть подключен к магистрали в любом месте. В начале и в конце магистрали необходимо установить резисторы 680 ом.

Для создания магистрали RS-485 используется кабель UTP (неэкранированная витая пара). Используйте одну пару проводов. Максимальная длинна магистрали не может превышать 1200 метров. К магистрали можно подключить до 255 модулей. Подключая модули к магистрали необходимо помнить, что им должен быть назначен индивидуальный адрес. Адреса не должны повторяться! Запрещается устанавливать адрес 0 в каком-нибудь модуле. В начале и в конце магистрали RS-485 должны быть установлены резисторы 680 ом. Это особенно важно в случае длинной магистрали и высоких скоростей передачи.

4. Считыватель проксимити карт ACCO-USB-CZ

Считыватель проксимити карт ACCO-USB-CZ - это, предназначенный для совместной работы с конвертером ACCO-USB, считыватель CZ-EMM. Выведенный из считывателя кабель оборудован на конце разъемом RJ-45, предназначенным для подключения к гнезду конвертера. Подключение считыватель сигнализирует светодиод конвертера, обозначенный HEAD.
Подключенный к конвертеру считыватель облегчает работу администратора системы, позволяя добавлять карты (термин «карта» в настоящем руководстве понимается как пассивный транспондер, который может иметь форму карты, брелока и т.п.) пользователям с компьютера с одного места. Кроме того, считыватель может использоваться для определения неописанных карт и поиска их пользователей.
Двухцветный светодиод в считывателе индицирует: красным цветом - правильную работу считывателя, миганием зеленого цвета - ожидание приближения карты.
Зуммер в считывателе сигнализирует: коротким звуком - считывание кода новой карты (добавление карты) или считывание кода зарегистрированной карты (поиск пользователей по картам), длинными звуками - неизвестную карту (поиск пользователей по картам).

Последовательность проводов считывателя в разъеме RJ-45 (вид со стороны контактов).

1 – красный провод – питание считывателя
2 – зеленый провод – данные
3 – розовый провод – управление зеленым цветом светодиода
4 – серый провод – управление красным цветом светодиода
5 – желтый провод – управление зуммером
6 – коричневый провод – блокировка работы считывателя
7 – синий провод – масса
8 – белый провод – контроль присутствия

Дата размещения статьи: 25.05.2010
