Устройсва безопасности NICE FE - FEP - FI – BF

Устройства серии FE - FEP - FI - BF состоят из передатчика TX и приемника RX. Барьер соз-дается посредством модулированного инфракрасного излучения. Благодаря своим уменьшен-ным размерам устройства серии FE - FEP - FI - BF можно устанавливать на стене, не делая от-верстий или пазов, они также не требуют центровки. Точное выравнивание можно визуализи-ровать с помощью светодиода на приемнике.
Модель FI спроектирована таким образом, чтобы ее можно было утапливать в стене, а центров-ка регулируется чрезвычайно легко благодаря имеющимся двум контрольным точкам.
Модели FE - FEP - FI - BF разработаны в соответствии со всеми действующими стандартами (UNI 8612), их конструкция и материалы, использованные для производства, гарантируют осо-бую надежность и долговечность.

УСТАНОВКА

Эти устройства нового поколения оборудованы схемой синхронизации, которая обеспечивает установку двух пар рядом друг с другом, при которой между ними не возникает никаких помех в работе.

Для того чтобы воспользоваться этой возможностью, необходимо:

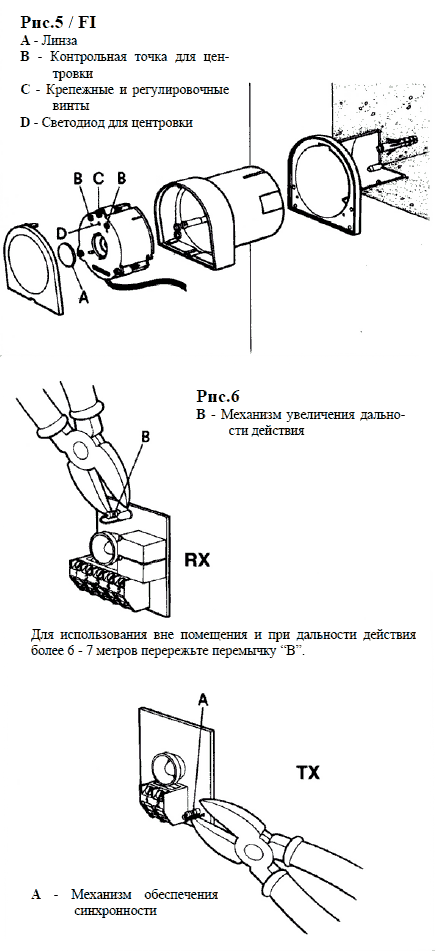

ПЕРЕРЕЗАТЬ перемычку “А” (Рис. 6) на обоих передатчиках TX;

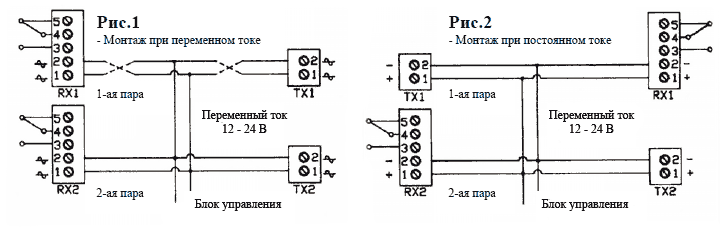

ПОДАЙТЕ переменный ток на обе пары и поменяйте полярность первой и второй пары (Рис. 1).

Синхронная работа может также использоваться на одной паре для получения более точного функционирования и снижения потребления мощности.
Внимание: В случае использования источника постоянного тока (DC) функция синхрони-зации отменена, следовательно, необходимо установить оба приемника и передатчика на противоположных сторонах друг от друга (Рис. 2).
Поскольку пучок света, излучаемый передатчиком, очень мощный, на правильную работу мо-жет повлиять эффект отражения от находящихся поблизости предметов, когда расстояние до приемника менее 4- 5 м.

Для решения этой проблемы предусмотрены 2 уровня дальности действия:
1) 15 м (стандартный)
2) 30 м (перерезать перемычку “В” на приемнике - Рис. 6)
Внимание: Дальность действия может уменьшиться на 50 % из-за плохих погодных условий, таких как туман, дождь, пыль и т. д.

Другой характерной особенностью нового поколения является электропитание. Благодаря но-вой системе стабилизации фотоэлектрические устройства можно питать без особой разницы как постоянным, так и переменным током с напряжением от 12 В до 30 В. Передатчик и приемник должны быть установлены на одной геометрической оси и на одной высоте от земли, напротив друг друга. Для того чтобы снять крышку, вставьте отвертку в паз, расположенный в нижней части, и надавите (FE - FI).

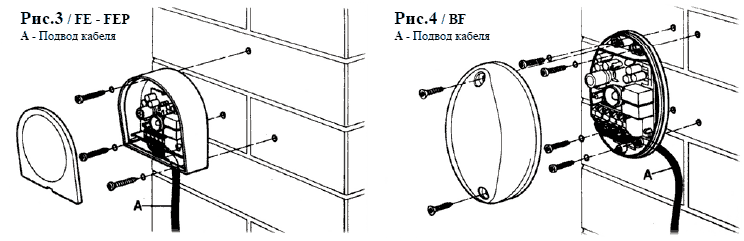

Установите барьер - Рис. 3, 4, 5.
Произведите соединения, как показано на Рис. 1 или 2.

FE - FEP - BF: подайте на барьер постоянный/переменный ток 12 - 24 В; если барьер правильно соединен и выровнен, красный светодиод на приемнике будет выключен.
FI: Подайте питание на барьер, произведите регулировку с помощью тестера, установленного на 3 - 5 В постоянного тока нижнего предела шкалы: введите соответствующие щупы в гнезда приемника, соблюдая помеченную полярность, поворачивайте все три регулировочных винта как на передатчике, так и на приемнике, пока на тестере не получите максимальное напряжение (минимальная получаемая величина = 0,3 В постоянного тока).

Если невозможно использовать тестер, центровку можно проверить, наблюдая за особым све-тодиодом на приемнике: светодиод будет светиться в большей или меньшей мере в соответст-вии со степенью центровки, если барьер выровнен и центрирован, светодиод будет гореть ярко.

ОПЕРАЦИЯ ПРОВЕРКИ

FE - FEP - BF: Прервите луч несколько раз, чтобы убедиться, что реле переключается и что красный светодиод на приемнике зажигается.
не выровнен КРАСНЫЙ СВЕТОДИОД ВКЛЮЧЕН
выровнен КРАСНЫЙ СВЕТОДИОД ВЫКЛЮЧЕН
Установите на барьер лицевую панель, убедитесь, что он работает по-прежнему безупречно. Барьер должен функционировать все так же идеально с установленным ослабляющим свето-фильтром.
Фильтр имитирует плохие погодные условия (туман, дождь и т. д.). После проверки удалите ослабляющий светофильтр.
FI: Прервите луч рукой несколько раз:
красный светодиод выключается;
реле переключается.
Установите на барьер лицевую панель, убедитесь, что он работает по-прежнему идеально. Если барьер установлен на расстоянии более 30 м (до 100 м), линза может быть вставлена в специ-альный корпус (см. Рис. 5).

Для облегчения монтажа фирма NICE поставляет следующую арматуру:
- COF: металлическая стойка высотой 50 см FE - FEP
- PCF: опорная плита для стойки FE - FEP
- COB: металлическая стойка высотой 50 см BF
- PCB: опорная плита для стойки BF
- CPI: встраиваемый в кладку пластмассовый корпус FI

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИЕМНИК

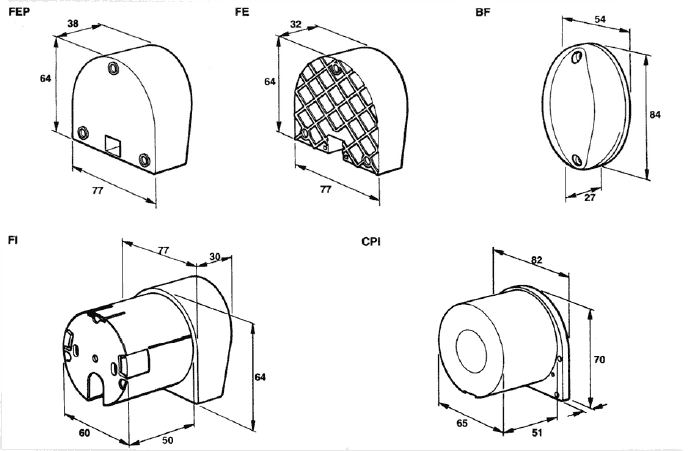

Рисунки, иллюстрирующие монтаж моделей FEP, FE, BF.
