Радиоприемник SPACE RE432SP

Параметры приемника RE432SP

- Динамично изменяемый код Keeloq®, предоставляющий самый высокий класс безопасности;
- Рабочая частота: 433,92 Мгц;
- Память приемника вмещает 17 брелков (пультов) из серии SPACE;
- Два релейных выхода приемника типа NO, работающие в режиме моно- или бистабильном; допустимая нагрузка каждого выхода 1А/24В постоянного или переменного тока;
- Время работы выхода в моностабильном режиме: 0,5 секунды, а также от 1 секунды до 127 секунд (с шагом в 1 секунду) и от 1 минуты до 127 минут (с шагом в 1 минуту), в бистабильном режиме память состояния после периодического исчезновения питания;
- Возможность прямого ввода брелков без необходимости использования кнопок приемника;
- Произвольный выбор выходов приемника и кнопок радиобрелка;
- Приемник в пластмассовом корпусе с рейкой для монтажа проводов;
- Зажимы для монтажа провода при подсоединения наружной антенны;
- Питание приемника 24В постоянного или переменного тока;
- Максимальное потребление тока 65 мА (с подключением двух каналов);
- Рабочая температура приемника от -25 °С до + 80 °С;
- Габариты: в корпусе - длина 118 мм, ширина - 55 мм, высота 27,5 мм.

Обслуживание приемника RE432SP

1. Режим работы (джампер в положении "Normal", см. рис. 1)
Во время работы светодиод статуса ST горит красным светом. При подключении канала загорается соответствующий диод, сигнализирующий о данном канале (С1 или С2), а также мигает светодиод статуса (одноразово при включении и два раза при выключении канала).

2. Режим программирования (джампер в положении "Program")
Чтобы запрограммировать приемник, необходимо установить джампер в положении "рrogram" (рис. 1). Вход в режим программирования осуществляется при помощи нажатия кнопки "А" приемника. Светодиод статуса ST начнет медленно мигать зеленым светом. Диоды, сигнализирующие о каналах С1 и С2 останутся не включенными.

2.1. Ввод радиобрелка
a)находясь в режиме программирования, следует три раза нажать любую кнопку радиобрелка, который должен быть введен. После каждого нажатия кнопки радиобрелка светодиод статуса будет мигать быстрее, после третьего нажатия кнопки приписываемого радиобрелка, светодиод статуса загорится постоянным (зеленым) светом и одновременно будут мигать светодиоды, сигнализирующие о каналах С1 и С2;
b)вводим код радиобрелка нажатием кнопки "А", о чем сигнализирует быстрое мигание светодиода статуса (зеленый/красный). Радиобрелок будет введен за стандартной конфигурацией кнопок (кнопка 1 управляет каналом С1, кнопка 2 управляет каналом С2). Произойдет автоматический выход из режима программирования (светодиод статуса ST будет гореть красным светом).
Примечания:
- При нажатии кнопки "В" в любую минуту можно отменить вводимые изменения и выйти из режима программирования.
- После окончания программирования приемника необходимо помнить о возвращении джампера в положение "Normal", (рис. 1).

Функция, которая позволяет добавлять новые брелки без необходимости физического доступа к приемнику. Главным условием является необходимость нахождения в радиусе действия радиобрелка приемника и наличие ранее введенного радиобрелка.
a) Нажать и удерживать в таком положении в течение около 15 сек. любую кнопку ранее введенного радиобрелка;
b) В промежутке времени не более 3-х секунд после того, как кнопка радиобрелка будет отпущена, следует нажать и удерживать в течение приблизительно 15 сек. любую кнопку радиобрелка, который должен быть введен.

Примечания:
- Чтобы воспользоваться функцией "прямой ввод радиобрелка", необходимо убедиться в том, что отключена "блокировка прямого ввода радиобрелка" (п. 2.5);
- Новый радиобрелок будет введен с такой конфигурацией кнопок, какая была у ранее введенного радиобрелка, использованного в этой процедуре.

2.3. Редактирование кнопок радиобрелка
Чтобы редактировать соотношение каналов приемника с кнопками радиобрелка, необходимо выполнить нижеописанную процедуру отдельно для каждой кнопки радиобрелка. В этой процедуре свечение диода С1 или С2 обозначает совмещение канала С1 или С2 с редактируемой кнопкой, зато мигание диода С1 или С2 обозначает отсутствие такого совмещения.

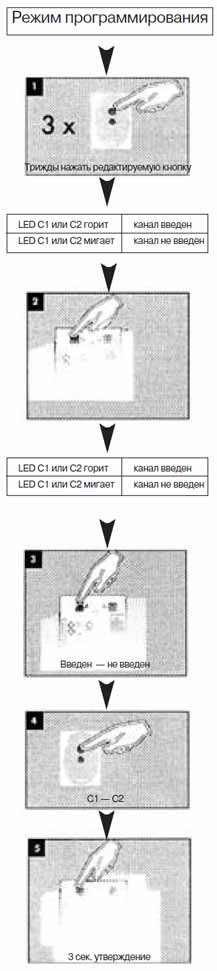

a) Находясь в режиме программирования, следует три раза нажать кнопку радиобрелка, которая подлежит редактированию (рис. 3/1). После каждого нажатия кнопки радиобрелка светодиод статуса будет мигать быстрее, после третьего нажатия кнопки радиобрелка светодиод статуса загорится постоянным (зеленым) светом и одновременно будет высвечиваться совмещение каналов С1 и С2 с редактируемой кнопкой радиобрелка;
b) Чтобы начать редактирование, необходимо нажать кнопку "А" приемника (рис. 3/2). Высветится статус канала С1;
c) Чтобы изменить статус канала (совместить или отменить совмещение), необходимо нажать кнопку "А" приемника (рис. 3/3). Статус канала будет изменяться на противоположный после каждого нажатия кнопки "А" приемника;
d) Каждое нажатие редактируемой кнопки радиобрелка (рис. 3/4) повлечет за собой переход к редактированию статуса следующего канала (С2-С1-С2-и т.д.);
e) После того, как были сделаны соответствующие изменения, их следует утвердить, нажимая и придерживая кнопку "А" приемника (рис. 3/5). Светодиод статуса ST начнет мигать (зеленый/красный) сигнализируя о записи установок, и произойдет выход на уровень меню, в котором высвечивается состояние ввода обоих каналов к редактируемой кнопке радиобрелка;
f) Для выхода из режима программирования следует нажать кнопку "В" приемника. Примечания:
- В любой момент можно отменить введенные изменения путем нажатия кнопки "В" приемника;
- Кнопка радиобрелка декларируется на редактирование путем её трехкратного нажатия в начале процедуры;
- После окончания программирования приемника следует помнить о том, чтобы переставить джампер в положение "Normal", (рис. 1).

2.4. Удаление отдельного радиорадиобрелка
В случае наличия радиобрелка, который уже не используется, существует возможность его удаления из системы, оставляя введенными остальные радиобрелки.

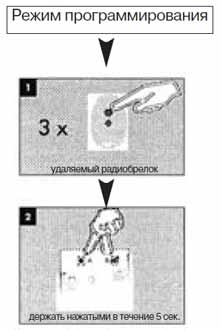

a) Находясь в режиме программирования, следует трижды нажать любую кнопку радиобрелка, который должен быть удален (рис. 4/1);
b) Затем следует одновременно нажать кнопки "А" и "В" приемника (рис. 4/2) и удерживать их в течение около 5 сек. (светодиод статуса будет мигать двухцветным сигналом, затем загорится красный сигнал - радиобрелок удален).

Примечания:
- После удаления радиобрелка из памяти приемника, происходит автоматический выход из режима программирования;
- Если в течение 5 сек. какая-либо кнопка приемника будет хотя бы на секунду отпущена, удаление радиобрелка из системы не состоится и произойдет выход из режима программирования;
- После окончания программирования приемника, следует помнить о возвращении джампера в положение "Normal", (рис. 1)

2.5. Блокировка функции прямого ввода радиобрелка
Функция прямого ввода брелков резко снижает степень безопасности системы. Третье лицо, в распоряжении которого кратковременно находится введенный радиобрелок, может ввести в систему свой собственный передатчик. Чтобы предупредить подобные ситуации, была введена функция "блокировки прямого ввода брелков", которая исключает возможность ввода радиобрелка без физического доступа к кнопкам приемника. Подразумевается, что блокировка эта отключена, однако производитель рекомендует активизировать её в том случае, если приемник работает в местах, где доверие к пользователям радиобрелками ограничено.

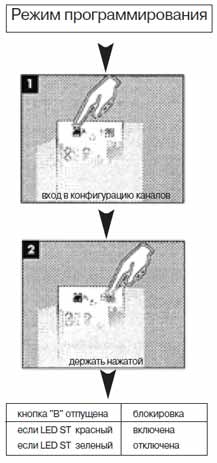

a) находясь в режиме программирования, следует нажать кнопку "А" приемника (рис.5/1);
b) нажать и удерживать кнопку "В" приемника (рис. 5/2). Светодиода статуса приблизительно через 4 сек. начнет менять цвет (красный-зеленый-красный-и т.д.);
c) следует отпустить кнопку "В" приемника в тот момент, когда светодиод статуса подает красный сигнал - блокировка включена, или зеленый сигнал - блокировка отключена;
d) произойдет автоматический выход из режима программирования.

Примечания:
- производитель рекомендует активизировать блокировку в тех случаях, если приемник работает в местах, где доверие к пользователям радиобрелками ограничено!
- После окончания программирования приемника, следует помнить о возвращении джампера в положение "Normal"! (рис. 1)

2.6. Конфигурация каналов приемника
Как канал С1, так и канал С2 могут работать в моно- или бистабильном режиме. Данная опция позволяет определить режим канала, а также установить время поддержки, в случае моностабильного режима. Существует возможность установить время 0,5 секунды, а также от 1 секунды до 127 секунд (с шагом в 1 секунду) и от 1 минуты до 127 минут (с шагом в 1 минуту). Заводская установка: С1 и С2 - в моностабильном режиме со временем подключения 0,5 сек. В этой процедуре свечение диода С1 или с" обозначает бистабильный режим канала С1 или С2, а мигание обозначает работу канала в моностабильном режиме.

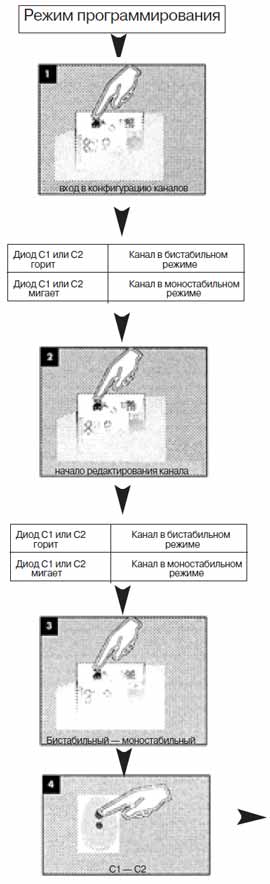

a) находясь в режиме программирования, следует нажать кнопку "А" приемника (рис. 6/1), высветятся режимы каналов С1 и С2;
b) Для начала редактирования следует нажать кнопку "А" приемника (рис.6/2), высветится информация о режиме канала С1
c) Кратковременным нажатием кнопки "А" приемника можно изменить режим канала на противоположный (рис. 6/3), а нажимая кнопку 1 или 2 брелка, мы проходим между редактируемыми каналами (рис. 6/4);
d) Если возникла необходимость изменить время работы канала в моностабильном режиме (светодиод канала мигает), следует перейти к пункту е);
Для утверждения введенных изменений следует нажать и придерживать в течение приблизительно 3-х секунд кнопку "А" приемника. Светодиод статуса начнет подавать двухцветный сигнал, и произойдет возврат на уровень меню, в котором представлены режимы работы обоих каналов. При нажатии кнопки "В" приемника произойдет выходиз режима программирования;
e) Для моностабильного режима (диод канала мигает) можно установить времяработы канала:
- Одновременно нажать кнопки 1 и 2 брелка (рис. 6/5) - светодиод статуса начнет мигать вместе с диодом, обозначающим редактируемый канал;
- Нажать и удерживать кнопку "А" приемника (рис. 6/6). Диоды на секунду погаснут, после чего опять начнут равномерно мигать. Необходимо все время удерживать нажатой кнопку "А" приемника, отсчитать требуемое число импульсов светодиода статуса, после чего отпустить кнопку "А" приемника (рис. 6/7). Диод, сигнализирующий о редактируемом канале, погаснет, а светодиод статуса будет мигать
еще в течение приблизительно 8 секунд. Если в это время будет нажата какая-либо кнопка брелка, тогда отсчитанные импульсы приемник будет воспринимать как количество минут. Если не будет нажата ни одна кнопка брелка, используемого в этой опции, по истечении 8-ми секунд светодиод статуса перестанет мигать, а отсчитанные импульсы будут восприниматься как секунды. Произойдет автоматический выход из режима программирования.

2.7. Форматирование памяти приемника
Форматирование памяти приемника удаляет все введенные до сих пор брелки и сбрасывает в заводские установки конфигурации каналов С1 и С2 в моностабильном режиме, со временем присоединения 0,5 сек.
a) Находясь в режиме программирования, следует нажать и удерживать одновременно кнопки "А" и "В" приемника (рис. 7) - светодиод статуса начнет быстро мигать (зеленый/красный);
b) Форматирование будет закончено, когда светодиод статуса перестанет мигать (приблизительно через 7 сек.), только тогда следует отпустить кнопки приемника.

IV. Параметры радиобрелка SPACE
- Система изменяемых кодов Keelog®
- Две кнопки управления (версия SP4 имеет четыре кнопки), рис. 8 и 9;
- Рабочая частота - 433,92 МГц;
- Питание от батареи L1028 23А 12В;
- Диапазон до 150 м;
- Эффективная мощность излучения 3мВ;

Дата размещения статьи: 01.06.2010
