GEZE DCU - программирование, сервисный режим, обучениние
Управление
Доступ к сервисному режиму
- только с дисплейным программным переключателем DCU
- не в режиме “Ночь”
- Работа возможна только при задействованном ключевом выключателе (для DCU1-2M)
- Во время самотестирования работа дисплейного программного переключателя невозможна
Включение и выключение сервисного режима

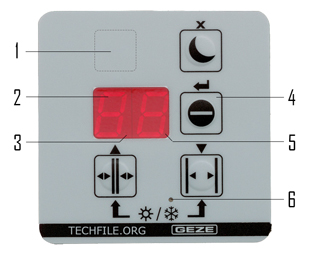

➫ Одновременно нажать клавиши сервисного режима (1) и режима „Магазин закрыт“ (6).
- Сервисная клавиша
- Дисплей
- Исходная позиция неизвестна (неполная инициализация двери. Не является неисправностью).
- Клавиша “Магазин закрыт”
- Индикатор техобслуживания
- Светоизлучающий диод для уменьшенной ширины раствора
Исключения: в режиме обучения, диагностики и при отключенном двигателе.
Управление сервисным режимом
Сервисный режим запускается первой функцией в меню 1 ( функция uA ).
Сервисный режим включает в себя 4 меню, подразделенные на отдельные функции.
Для отдельных функций возможны различные настройки.
После каждого изменения дверные створки открываются и закрываются.
В сервисном режиме дверь сохраняет текущий режим эксплуатации и закрывается и открывается в соответствии с ним. Исключение: Функции LE и Fo.
В сервисном режиме клавиши дисплейного программного переключателя имеют следующее назначение:
| Клав. | Пояснения |
|---|---|
| ▲ | перейти к предыдущей функции/настройке или увеличить значение |
| ▼ | перейти к следующей функции/настройке или уменьшить значение |
| ↵ | подтвердить функцию и перейти к настройкам/ принять настройки и вернуться к текущему меню |
| X | отмена и возврат к меню 1 ( функция uA ) |
Функции
| Показания меню 1 | Пояснения | Возможные настройки | Заводские настройки |
|---|---|---|---|
| uA | Скорость открывания | 01 … 09 | 05 |
| uS | Скорость закрывания | 01 … 05 | 04 |
| oH | Время задержки закрывания (стандарт) | 00 … 60 с | 00 |
| or | Время задержки закрывания при уменьшенном растворе | 00 … 60 с | 00 |
| oS | Время задержки закрывания при включении контактного датчика “Допуск” (KB) (ключевой выключатель) | 00 … 60 с | 01 |
| ub | Ускорение, замедление | 01 … 10 | 06 |
| uF | Сдвиг усилия смещения | 01 … 10 | 10 |
| nE | Переход к меню 2 | ↵ |
| Показания меню 2 | Пояснения | Возможные настройки | Заводские настройки |
|---|---|---|---|
| Er | Индикация текущих неисправностей | ▲ перейти к предыдущему сообщению о неисправности ▼ перейти к следующему сообщению о неисправности. Если появляется CE, удалить все текущие сообщения о неисправностях |
- |
| oE | Регистратор неисправностей Индикация последнего сообщения о неисправности (макс. 10 сообщений) | ▲ перейти к предыдущему сообщению о неисправности ▼ перейти к следующему сообщению о неисправности. Если появляется CE, удалить все текущие сообщения о неисправностях |
- |
| di | Диагностика (отображение “обученных” периферийных устройств) | r0 / r1 без стопора/со стопором L0 / L1 / L2 / L3 без SIS/SIS 1/SIS 2/оба SIS F0 / F1 / F2 / F3 без SIO/SIO 1/SIO 2/оба SIO S0 / S1 без/с антисаб. контактом A0 / A1 без/с аккумулятором -X вес створки (x 100 кг) YZ + вес створки (кг) |
- |
| SA | Индикация продолжительности эксплуатации | C0 общее число открываний двери за 100 H0 число часов эксплуатации за 4 часа FO количество самотестирований |
- |
| CS | Сброс сервисного сообщения | ↵ выключить СИД сервисной индикации | - |
| Fr / Fo | Деблокировка двигателя/подключение двигателя | ↵ Деблокировка двигателя: Нажать клавишу ↵. Дверные створки свободно двигаются и на дисплее появляется сообщение Fo. ↵ Подключение двигателя: Нажать клавишу ↵. На дисплее появляется сообщение Fr. |
|
| LE | Обучение | ↵ Запуск обучения | |
| EP | Версия программного обеспечения | ↵ Отображение версии программного обеспечения, например, Ft, 10 для версии 1.0, DCU1-2M | |
| nE | Переход к меню 3 |
| Показания меню 3 | Пояснения | Возможные настройки | Заводские настройки |
|---|---|---|---|
| A1 | Задержка срабатывания, внутренний контактный датчик (KI) | 00 … 10 с** | 00 |
| AA | Задержка срабатывания, внешний контактный датчик (KA) | 00 … 10 с | 00 |
| AC | Аварийный режим работы от аккумулятора при отключении электропитания | 00 открыть при отключении тока 01 закрыть при отключении тока* 02 аккумулятор отсутствует* |
00 |
| Cb | Конечная скорость | 00 конечная скорость = 0 01 постоянная конечная скорость 4 см/с |
00 |
| SL | Шлюзовая или тамбурная дверь | 00 ведущее устройство управления 01 ведомое устройство управления (шлюзовая дверь)* 02 ведомое устройство управления (тамбурная дверь)* |
00 |
| SF | Длительное нажатие | 00 … 05 | 00 |
| HF | Динамическое увеличение времени задержки закрывания | 00 отключено 01 включено |
00 |
| SP | Язык для индикации режима работы | 00 немецкий 01 английский 02 французский 03 итальянский |
00 |
| EF | Количество створок | 00 2-ств. 01 1-ств. |
00 |
| dt | Тип двери | 00 стандартная 01 линейная, телескопическая дверь 02 не занято 03 складная дверь |
00 |
| Ft | Фукционирование входов SIO 1 и SIO 2* | 00 останов при “открывании”, через 4 мин “закрывание” 01 Break Out, останов при “открывании” и “закрывании” 02 не занято 03 останов при “открывании” 04 останов при “открывании”, дальнейшее движение с пониженной скоростью |
00 |
| nE |
** Для устройств управления FR-дверей (DCU1-2M) всегда 00 сек
| Показания меню 4 | Пояснения | Возможные настройки | Заводские настройки |
|---|---|---|---|
| CL | Граница реверса | 02 30 80 соответствуют: 0,6 9,4 25mm (1-ств.) 1,2 18,8 50mm (2-ств.) |
30 |
| CP | Заводские настройки без обучения | Устройство управления переходит в состояние “необученное” | - |
| So | Скорость при открывании (см/с) | 00 ... 07 | 00 |
| Sc | Скорость при закрывании (см/с) | 00 ... 07 | 00 |
| PO | Резерв настройки регулятора (для тяжелых дверей) | 00 ... 03 | 00 |
| rt | Тип фиксатора | 00 нет стопора 01 стопор зубчатого ремня 04 стопор штанги |
00 |
Обучение
Закрыть дверные створки перед запуском функции “Обучение”.
При использованием стопора штанги перед запуском режима “Обучение” необходимо установить параметр rt = 4.
Функция „Обучение“ в сервисном режиме определяет параметры хода двери.
Дисплейный программный переключатель отображает следующие шаги:
| Сообщ. | Пояснения | Возможные настройки |
|---|---|---|
| L0 | Запуск | - |
| L1 | Проверка сельсиндатчика | - |
| L3 | Ширина раствора | - |
| L2 | Стопор зубчатого ремня | - |
| L8 | Сила трения | - |
| L4 | Масса створки | - |
| L6 | Уменьшенная ширина раствора | ➫ Дверь переместить в требуемое положение. ➫ Нажать клавишу ↵. Настройка подтверждается. - или - Автоматическое подтверждение через 30 секунд. |
| L7 | Конец | ➫ Нажать клавишу ↵. Настройки принимаются. |
| EL | Ошибка при обучении |
Обучение установке уменьшенной ширины раствора для эвакуационных дверей (DCU1-2M)
В рамках обучающей программы возможно обучение уменьшенной ширине раствора.Для обучения уменьшенной ширине раствора пользователь должен письменно представить для пути экстренной эвакуации предписанную ширину пути экстренной эвакуации. Обучение уменьшенной ширине раствора допускается только после представления этого документа. Установленная уменьшенная ширина раствора должна быть не меньше предписанной ширины пути экстренной эвакуации. Копия документа должна предоставляться службе сервиса или прилагаться к журналу проверок.
Уменьшенная ширина раствора не может быть менее 30% ширины раствора. Устройство управления не обучает установке меньшего значения уменьшенной ширины раствора.
1. Перед запуском обучающей программы на устройстве управления установить перемычку между клеммами 2 и 6. Запустить обучающую программу.
2. Когда на дисплее программного переключателя появится символ L6, переместить дверь в требуемую позицию с уменьшенной шириной раствора.
3. Нажать клавишу ↵.
Позиция двери подтверждается.
4. Нажать клавишу ↵.
Обучающая программа завершает работу.
Удалить перемычку между клеммами 2 и 6.
Проверка:
1. Переключить на программу “Автоматика” AU.
2. Одновременным нажатием клавиш и перевести дверь в режим “Зима”.
3. Позицию с уменьшенной шириной раствора проверить рулеткой при срабатывании или при “уменьшенном времени удержания двери постоянно открытой”.
Источник: Инструкция по монтажу и техобслуживанию.
Модели раздвижных дверей: Slimdrive SL, Slimdrive SL-FR 2M, Econodrive EL и Econodrive EL-FR
