GEZE DPS - Программирование, Сервисный режим

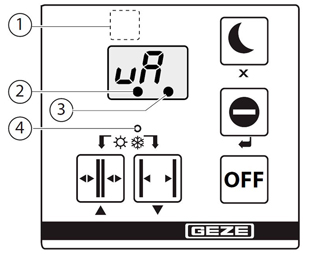

Дисплейный программный переключатель DPS
Для ввода в эксплуатацию и сервисного обслуживания можно использовать дисплейный программный переключатель DPS (для изменения параметров привода, для программирования привода, для диагностики).
- Сервисная клавиша
- Неизвестное положение
- Горит при необходимости техобслуживания
- Индикация лето/зима (светодиод загорается при включении зимнего режима открывания двери)
В сервисном меню прокручивание по меню или настройкам значений осуществляется путем длительного воздействия на кнопку ▲ или кнопку ▼.
| Кнопка | Функционирование в сервисном режиме | ||||
|---|---|---|---|---|---|
| nA | Ночь | x | Отмена и возврат к первому уровню меню | ||
| LS | Закрытие магазина | ↵ | Подтверждение | ||
| Au | Автоматика | ▲ | Листать вверх Увеличение значения |
||
| do | Длительное открытие | ▼ | Листать вниз Уменьшение значения |
||
| oF | Выкл. | (Только для мат. №. 152524) Для сервисного обслуживания привод включается без функций (привод не под напряжением) | |||
| ▲ + ▼ одновременно | Переход Лето (полная ширина открывания) Зима (уменьшенная ширина открывания) |
||||
| Сервисная кнопка (1) + ↵ одновременно | Переход между рабочим и сервисным режимом | ||||
Сервисный режим DPS
- Переход в сервисный режим возможен в рабочих режимах Of, LS, Au и do.
- Если в сервисном режиме в течение 5 минут не происходит нажатие клавиш, то переход в рабочий режим осуществляется автоматически (за исключением индикации Fo).
- В сервисном режиме дверь остается в эксплуатации в актуальном режиме работы (не в случае активированного программирования или индикации Fo).
Сервисное меню DPS
1. Меню
| Индикация | Разъяснение | Устанавливаемые параметры | |
|---|---|---|---|
| Стандартные двери | Запасной и аварийный выход | ||
| uO | Скорость открывания | 03 04…10 12…20 25…50 80 | см/с * |
| uC | Скорость закрывания | 03 04…10 12…20 25…50 80 | см/с * |
| SO | Конечный упор открытого положения | 00 01…07 | см/с |
| SC | Конечный упор закрытого положения | 00 01…07 | см/с DCU1-RD: 1…10…14 |
| oH | Время удержания двери открытой, лето | 00 01…10 12…20 25…60 | c |
| or | Время удержания двери открытой, зима (уменьшенная ширина открывания) | 00 01…10 12…20 25…60 | c |
| oS | Время удержания двери открытой, контактный датчик "Допуск" | 00 01…10 12…20 25…60 | c |
| od | Динамическое продление времени удержания двери открытой | 00 нет 01 да |
|
| b0 | Ускорение | 1…10 12…20 25…30 (показание умножить на 10) |
×10 cм/с2* |
| ur | Уменьшенный профиль | 00 Скорость не уменьшена 01 Уменьшенная скорость перед открытым и перед закрытым положением 02 Уменьшенная скорость перед открытым положением 03 Уменьшенная скорость перед закрытым положением |
|
| F0 | Статическое усилие открывания | 01 10 15 20 25 (Умножить показание на 10) |
×10 Н |
| FC | Статическое усилие закрывания | 01 10 15 20 25 (Умножить показание на 10) |
×10 Н |
| CF | Длительное дополнительное усилие | 00 01… 10 12…20 25…50 60…90 | |
| CL | Предел реверсирования | 01 02…06…10 12…20 25 | mm |
| nE | Переход во 2-е меню | - | |
ПРЕДУПРЕЖДЕНИЕ!
Усилия выше 150 Н могут привести к серьезным травмам и не разрешены согласно DIN 18650/EN 16005.
Учитывайте то, что усилия выше 150 Н допускаются только при принятии дополнительных мер безопасности.
2. Меню
| Индикация | Разъяснение | Устанавливаемые параметры | |
|---|---|---|---|
| Стандартные двери | Запасной и аварийный выход | ||
| S1 | Безопасность 1, вид контакта (клемма SIS1) | 00 Не используется 02 Размыкающий контакт |
00 Не используется 02 Размыкающий контакт |
| F1 | Безопасность 1, функция (клемма SIS1) | 01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 05 SIO останов 06 SIO медленно 07 SIO Break-Out |
01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 06 SIO медленно |
| S2 | Безопасность 2, вид контакта (клемма SIS1) | 00 Не используется 02 Размыкающий контакт |
00 Не используется 02 Размыкающий контакт |
| F2 | Безопасность 2, функция (клемма SIS1) | 01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 05 SIO останов 06 SIO медленно 07 SIO Break-Out |
01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 06 SIO медленно |
| S3 | Безопасность 3, вид контакта (клемма SIS1) | 00 Не используется 02 Размыкающий контакт |
00 Не используется 02 Размыкающий контакт |
| F3 | Безопасность 3, функция (клемма SIS1) | 01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 05 SIO останов 06 SIO медленно 07 SIO Break-Out |
01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 06 SIO медленно |
| S4 | Безопасность 4, вид контакта (клемма SIS1) | 00 Не используется 02 Размыкающий контакт |
00 Не используется 02 Размыкающий контакт |
| F4 | Безопасность 4, функция (клемма SIS1) | 01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 05 SIO останов 06 SIO медленно 07 SIO Break-Out |
01 SIS rev 02 SIS и KI 03 SIS и KA 04 SIS медленно 06 SIO медленно |
| Cb | Контактный датчик "Допуск", вид контакта | 00 Не используется 01 Замыкающий контакт |
00 Не используется 01 Замыкающий контакт |
| Ci | Внутренний контактный датчик, вид контакта | 00 Не используется 01 Замыкающий контакт 02 Размыкающий контакт 03 Напряжение 04 Частота |
02 Резервный размыкающий контакт 03 Напряжение 04 Частота |
| Ai | Внутренний контактный датчик, задержка управляющего сигнала | 00 01…10 с | 00 |
| nt | Продление времени KI ночь | 00 01…10 12…20 25…90 с | Если привод приводится в действие в рабочем режиме "ночь" через KB, то в пределах установленного времени он может быть приведен в действие через KI из закрытого положения еще 2 раза, после этого – ни разу. |
| Co | Наружный контактный датчик, вид контакта | 00 Не используется 01 Замыкающий контакт 02 Размыкающий контакт 04 Частота |
00 Не используется 01 Замыкающий контакт 02 Размыкающий контакт 04 Частота |
| AA | Наружный контактный датчик, задержка управляющего сигнала | 00 10 с | 00 10 с |
| E1 | Параметрируемый вход 1 | 00 Не используется 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 07 Аварийное блокирование NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 13 Выключатель сброса NO 14 Двойной выключатель NO 21 Управление WC NO |
00 Не используется 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 13 Выключатель сброса NO 14 Двойной выключатель NO |
| E2 | Параметрируемый вход 2 | 00 Не используется 01 MPS 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 07 Аварийное блокирование NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 12 STOP 12k 13 Выключатель сброса NO 14 Двойной выключатель NO 20 Разблокировка вручную NO 21 Управление WC NO 23 Останов 20k NC 24 Замыкающий контакт останова NO 25 Размыкающий контакт останова NC |
00 Не используется 01 MPS 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 13 Выключатель сброса NO 14 Двойной выключатель NO 20 Разблокировка вручную NO |
| E3 | Параметрируемый вход 3 | 00 Не используется 01 MPS 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 07 Аварийное блокирование NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 12 STOP 12k 13 Выключатель сброса NO 14 Двойной выключатель NO 20 Разблокировка вручную NO 21 Управление WC NO 23 Останов 20k NC 24 Замыкающий контакт останова NO 25 Размыкающий контакт останова NC |
00 Не используется 01 MPS 02 Режим работы OFF NO 03 Лето NO 04 Зима NO 05 Несанкционированный доступ NC 06 Аптека NO 08 P-KI-Активация NO 09 P-KA-Активация NO 10 Функция сканирования NO 11 Функция сканирования, закрывание после oS NO 13 Выключатель сброса NO 14 Двойной выключатель NO 20 Разблокировка вручную NO 22 Внутренний контактный датчик 2 NC |
| A1 | Параметрируемый выход 1 | 00 Не используется 01 Гонг 02 Неисправность, замык. контакт 03 Неисправность, размык. контакт 04 Неисправность MPS 05 Предупредительный сигнал 06 Тормоз двигателя 07 Вентилятор двигателя 08 Закрыто и заблокировано 09 Закрыто 10 Не закрыто 11 Открыто 12 OFF 13 NA 14 LS 15 AU 16 DO 17 Световое управление 18 Открывается при активации 19 Не открывается при активации 20 Срок техобслуживания 21 Ошибка ручной блокировки 24 Ошибка таймаут WC |
00 Не используется 01 Гонг 02 Неисправность, замык. контакт 03 Неисправность, размык. контакт 04 Неисправность MPS 05 Предупредительный сигнал 07 Вентилятор двигателя 08 Закрыто и заблокировано 09 Закрыто 10 Не закрыто 11 Открыто 12 OFF 13 NA 14 LS 15 AU 16 DO 17 Световое управление 20 Срок техобслуживания 21 Ошибка ручной блокировки 24 Ошибка таймаут WC |
| A2 | Параметрируемый выход 2 | 00 Не используется 01 Гонг 02 Неисправность, замык. контакт 03 Неисправность, размык. контакт 04 Неисправность MPS 05 Предупредительный сигнал 06 Тормоз двигателя 07 Вентилятор двигателя 08 Закрыто и заблокировано 09 Закрыто 10 Не закрыто 11 Открыто 12 OFF 13 NA 14 LS 15 AU 16 DO 17 Световое управление 18 Открывается при активации 19 Не открывается при активации 20 Срок техобслуживания 21 Ошибка ручной блокировки 24 Ошибка таймаут WC |
00 Не используется 01 Гонг 02 Неисправность, замык. контакт 03 Неисправность, размык. контакт 04 Неисправность MPS 05 Предупредительный сигнал 07 Вентилятор двигателя 08 Закрыто и заблокировано 09 Закрыто 10 Не закрыто 11 Открыто 12 OFF 13 NA 14 LS 15 AU 16 DO 17 Световое управление 20 Срок техобслуживания 21 Ошибка ручной блокировки 24 Ошибка таймаут WC |
| nE | Переход в 3-е меню | - | - |
3. Меню
| Индикация | Разъяснение | Устанавливаемые параметры | |
|---|---|---|---|
| Стандартные двери | Запасной и аварийный выход | ||
| Er | Актуальные неисправности | CE Стереть память неисправностей | Стереть память неисправностей |
| oE | Старые неисправности (10 последних неисправностей) | CE Стереть память неисправностей | Стереть память неисправностей |
| di | Диагностика | r0 Без блокировки r1 С блокировкой A0 Без аккумулятора A1 С аккумулятором xx Вес створки (x 100 кг) yy + Вес створки (x кг) S8 ECO Mode |
r0 Без блокировки r1 С блокировкой A0 Без аккумулятора A1 С аккумулятором xx Вес створки (x 100 кг) yy + Вес створки (x кг) S8 ECO Mode |
| St | Тип устройства управления | 00 DCU1-NT 01 DCU1-RD* 02 DCU1-T30* |
20 DCU1-2M_NT 21 DCU1-2M-DUO* 22 DCU1-2M-LL* 23 DCU1-2M-RWS* |
| SA | Продолжительность работы (6-значный индикатор) | Co Число циклов / 100 Ho Часы эксплуатации / 4 Fo Число самотестирований |
Co Число циклов / 100 Ho Часы эксплуатации / 4 Fo Число самотестирований |
| CS | Отключить сервисный светодиод | cS Показывается на короткое время для квитирования | cS Показывается на короткое время для квитирования |
| CP | Восстановить заводскую настройку | - | - |
| Fr / Fo | Отключить/подключить двигатель | - | - |
| SP | Язык | 00 Русский 01 English 02 Français 04 Italiano 05 Espanol |
00 Русский 01 English 02 Français 04 Italiano 05 Espanol |
| LE | Запуск "обучения" | - | - |
| EP | Версия программного обеспечения | Например, St 40 для DCU1-NT V4.0 | Например, St 40 для DCU1-NT V4.0 |
| nE | Переход в 4-е меню | - | - |
4. Меню
| Индикация | Разъяснение | Устанавливаемые параметры | |
|---|---|---|---|
| стандартные двери | Запасной и аварийный выход | ||
| At | Тип привода | 00 Неизвестный 01 Slimdrive SC 02 Slimdrive SF 03 Slimdrive SL 04 Slimdrive SL NT 05 Slimdrive SL BO 06 Slimdrive SL CO48 07 Slimdrive SLT 08 Slimdrive SLV 09 ECdrive 10 ECdrive CO48 11 Powerdrive 12 Powerdrive BO 13 TSA 360NT BO 14 Powerdrive PL CO48 |
00 Неизвестный 01 Slimdrive SC 02 Slimdrive SF 03 Slimdrive SL 04 Slimdrive SL NT 07 Slimdrive SLT 08 Slimdrive SLV 09 ECdrive 11 Powerdrive |
| EF | Число дверных створок | 01 Одностороннее закрывание 02 Закрывание по центру |
01 Одностороннее закрывание 02 Закрывание по центру |
| AC | Отключение сети в режиме LS, AU или DO | 00 Нет функции 01 Открывание 02 Закрывание 03 Работа от аккумулятора 30мин, затем открывание 04 Работа от аккумулятора 30мин, затем закрывание |
01 Открывание |
| Eo | Открывание при ошибке | 00 Дверь остается закрытой 01 Дверь открывается при неисправности |
01 Дверь открывается при неисправности |
| rt | Тип задвижки | 00 Нет блокировки 01 Бистабильная электромеханическая блокировка 02 Автоматизированная (запирание штанговым замком, блокирование по продольной оси) 03 Блокировка рабочего тока 04 Блокировка тока покоя 05 Lock A (замок с крюкообразным ригелем) |
00 Нет блокировки 01 Бистабильная электромеханическая блокировка 02 Автоматизированная (запирание штанговым замком, блокирование по продольной оси) 03 Блокировка рабочего тока 05 Lock A (замок с крюкообразным ригелем) |
| SL | Тамбур | 00 Главный 01 Подчиненный, шлюз 02 Подчиненный, тамбур |
00 Главный |
| SB | ECO Mode | 00 Выкл. 01 Вкл.* |
00 Выкл. 01 Вкл.* |
| CA | Адрес CAN (система контроля здания GEZE) | 00 01…63 Адрес | 00 01…63 Адрес |
Ввод в эксплуатацию с помощью DPS, обучениние
Источник: Инструкция по монтажу и техобслуживанию.
